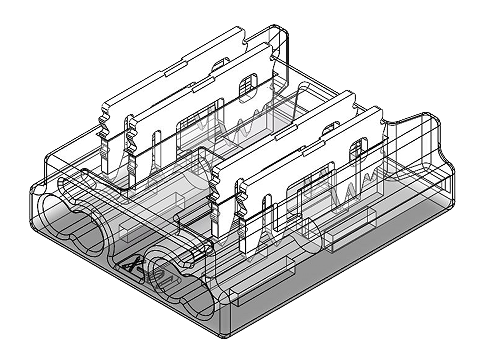

LED Anschlussverbinder für CCT oder RGB LED Streifen– 4-polig, 10 mm, lötfrei & frei konfigurierbar (ohne Kabel)

Produktdetails

Der LED Anschlussverbinder für CCT und RGB ist ein lötfreier 4-poliger Steckverbinder für 10 mm breite COB-Streifen. Das Besondere: Er passt an CCT-Bänder mit drei Kontakten (Warmweiß, Kaltweiß, Plus) ebenso wie an RGB-Bänder mit vier Kontakten (Rot, Grün, Blau, Plus) – ein Verbinder für zwei Streifentypen. Du schiebst den Streifen in den Steckplatz und drückst die Metallkontakte mit der Zange durch die Leiterbahnen; das hält dauerhaft, ganz ohne Lötkolben. Auf der Gegenseite klemmst du dein eigenes 22-AWG-Kabel an; das passende Kabel wählst du nach Polzahl. Das transparente Gehäuse verschwindet in Möbeln, LED-Aluprofilen oder Vitrinen. Ein Kabel liegt nicht bei, ausgelegt ist der Verbinder für DC 5–24 V und maximal 4 Ampere. Für welche Streifen passt der 4-polige Verbinder? Der Verbinder ist für nicht-wasserdichte COB-Streifen mit 10 mm Leiterbahnbreite gemacht, die drei oder vier Kontakte haben. Auf der CCT-Seite passt zum Beispiel der COB CCT Streifen mit 640 LEDs/m für stufenlos einstellbares Weiß. Für Farbe nimmst du ein RGB-Band wie den COB RGB Streifen mit 840 LEDs/m. Ein RGBW- oder RGBCCT-Streifen mit fünf oder sechs Kontakten passt dagegen nicht – dafür gibt es eigene Verbinder. Zum Dimmen oder zum Farb- und Weißwechsel gehört ein passender Controller aus der LED Steuerung dazu. Mit Schutzart IP20 bleibt der Verbinder im trockenen Innenbereich, nicht im Bad oder außen. Lötfrei anschließen – so geht's Der Anschluss ist schnell gemacht: Streifen bis zum Anschlag einschieben, mit der Zange anpressen – die Kontakte stanzen sich durch die Leiterbahnen und sitzen fest. Den Ablauf zeigt unser Ratgeber LED Streifen verbinden ohne Löten. Welcher Kontakt auf welchen Kanal gehört, richtest du nach der Pad-Beschriftung deines Streifens; bei einem RGB-Band sind es vier Adern, bei CCT drei. Möchtest du nicht selbst konfektionieren, gibt es den Strip-zu-Kabel Schnellverbinder mit 15 cm Kabel. Zum direkten Verbinden zweier Streifen – ob CCT oder RGB – passt der Strip-zu-Strip Schnellverbinder. Beachte: Der Verbinder lässt sich nicht mehrfach öffnen, lege die Schnittstelle also vorher fest. Unsicher bei Polzahl oder Belegung? Wir helfen dir gern – telefonisch, per E-Mail oder über WhatsApp.

Spezifikationen
