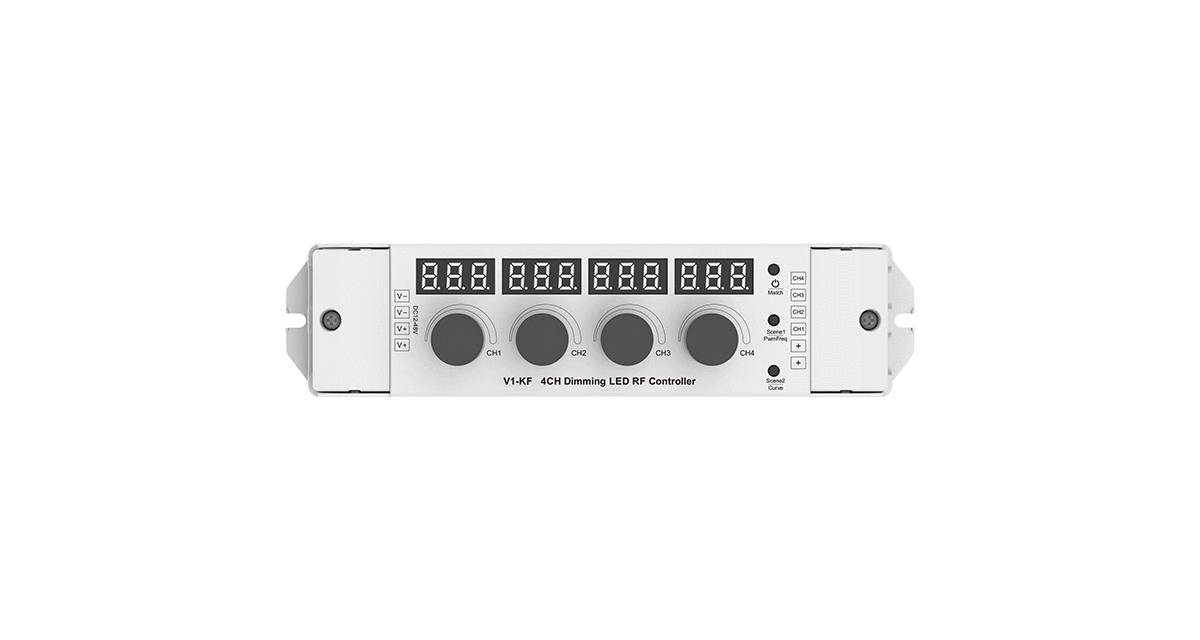

V1-KF 4-Kanal LED-Dimmer – 12–48 V DC, je 4 A, manuelle Drehregler für Einzelkanalsteuerung

Produktdetails

Vier Zonen, vier Knöpfe: Der V1-KF gibt jeder Lichtgruppe ihren eigenen Drehregler und macht die Helligkeitsverteilung einer kompletten Installation damit so anschaulich wie ein Mischpult. Kanal für Kanal drehst du die Vitrine, das Regal, den Sockel und das Bord exakt auf die Helligkeit, die zur Fläche passt, stufenlos, sofort sichtbar und ohne Fernbedienung, App oder Programmierung. Technisch steckt dahinter ein vollwertiger 4-Kanal Dimmer aus der Kategorie LED Drehdimmer mit bis zu 4 A je Kanal und einem weiten Eingangsbereich von 12 bis 48 V DC, der neben den üblichen 12V und 24V Installationen auch moderne 48V Systeme abdeckt. Das flache Gehäuse mit 38 × 50 × 190 mm wird per Aufbaumontage im Möbel, in der Blende oder im Technikfach verschraubt und über Schraubklemmen fest verdrahtet. Einmal eingestellt, bleibt jede Zone exakt dort stehen, wo ihr Knopf steht, verlässlicher kann Lichtsteuerung kaum sein. Vier Zonen unabhängig – die Helligkeitsbalance von Hand austariert Die eigentliche Stärke getrennter Kanäle zeigt sich beim Feinabgleich: Damit eine Einrichtung hochwertig wirkt, braucht die Vitrine mehr Licht als ihr Umfeld, das Regal weniger als die Warenpräsentation, und der Sockel nur einen dezenten Schimmer. Genau diese Balance drehst du am V1-KF Zone für Zone ein, bis das Gesamtbild stimmt, ein Abstimmungsprozess, der mit Reglern schlicht schneller geht als mit jeder App. Mit 4 A je Kanal, bei 24 V also rund 96 W pro Zone und 16 A in Summe, versorgt der Dimmer dabei auch großzügige Aufbauten. In der Ladenbeleuchtung übernimmt er Displays, Warenträger und Thekenblenden, im Möbelbau die klassische Kombination aus Innen- und Kantenlicht, etwa mit dem schmalen COB LED-Streifen 5 mm, dessen punktfreies Lichtbild in Vitrinen und Glasbodenkanten besonders edel wirkt. Vier Zonen, ein Gerät, eine Zuleitung, übersichtlicher lässt sich Mehrzonenlicht kaum aufbauen. Nicht nur einfarbig – CCT und Farben von Hand gemischt Die vier Kanäle lassen sich auch kombinieren, und daraus entstehen überraschend elegante Lösungen. Zwei Kanäle an einem CCT-Streifen ergeben ein manuelles Tunable White: Ein Regler führt Warmweiß, einer Kaltweiß, und aus dem Verhältnis der beiden mischst du jede Farbtemperatur dazwischen, vom gemütlichen Abendlicht bis zum klaren Arbeitsweiß, besonders homogen mit Bändern aus der Kategorie COB CCT LED Streifen. Welche Farbtemperatur wohin gehört, erklärt der Ratgeber Die richtige LED Lichtfarbe wählen. Drei Kanäle mischen einen RGB Streifen zu einer statischen Wunschfarbe, vier Kanäle bedienen RGBW, ideal überall dort, wo eine Farbe einmal eingestellt wird und dann dauerhaft steht, etwa im Messebau, wo das Standlicht exakt den CI-Farbton treffen soll und in der Messebeleuchtung morgens niemand erst eine App koppeln möchte. Aufdrehen, mischen, läuft, den ganzen Messetag lang. PWM einstellbar, Auto-Funktion und Schutzpaket Auch bei den Details denkt der V1-KF weiter, als man es von einem manuellen Dimmer erwartet. Die PWM-Frequenz lässt sich in vier Stufen auf 1, 2, 4 oder 8 kHz einstellen: Fürs Auge dimmen alle Stufen gleichmäßig, doch auf Fotos und Videos verhindern die höheren Frequenzen die typischen Flackerstreifen, was überall dort zählt, wo Kunden fotografieren oder Produktbilder entstehen, und auch empfindliche Augen empfinden hochfrequentes Licht als spürbar ruhiger. Die Auto-Funktion sorgt dafür, dass der Dimmer nach einem Stromausfall selbstständig wieder in seinen Betriebszustand zurückkehrt, die Regler stehen ja ohnehin noch richtig. Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlast sichern den Dauerbetrieb ab, der Temperaturbereich von -30 °C bis +55 °C erlaubt auch unbeheizte Einbauorte in trockener IP20-Umgebung. Damit eignet sich der Dimmer ebenso für die Zonen der Küchenbeleuchtung, wo Arbeitslicht unter den Oberschränken, Sockellicht und Vitrinenbeleuchtung selten dieselbe Helligkeit brauchen. Netzteil, Verkabelung und der große Bruder Alle vier Zonen versorgt ein gemeinsames Netzteil, dimensioniert auf die Summenleistung der angeschlossenen Streifen plus 20 bis 30 Prozent Reserve, bei voll ausgelasteten Kanälen auf 24 V also ein Gerät der 300-Watt-Klasse wie das Mean Well HLG-240H-24A für die typische Teilauslastung, die Rechenwege liefert der Ratgeber LED Netzteil berechnen. Wichtig bei der Planung: Der V1-KF arbeitet ausschließlich mit Konstantspannungs-LEDs, Konstantstrom-Module gehören nicht an seine Ausgänge, und die Spannung von Netzteil und Streifen muss übereinstimmen. Wer statt vier getrennter Zonen eine einzige große Lichtfläche mit maximaler Leistung von Hand dimmen möchte, greift zum großen Bruder: Der V1-K 1-Kanal LED Dimmer stemmt bis zu 20 A an einem Kanal. Zusammen decken die beiden Drehdimmer damit beide Welten ab, die feine Mehrzonen-Abstimmung und die kraftvolle Einzelfläche. Du bist bei der Planung oder Auslegung deines Projekts unsicher? Wir unterstützen dich gern direkt per WhatsApp, ebenso erreichst du unser Team jederzeit per E-Mail oder Telefon.

Spezifikationen
