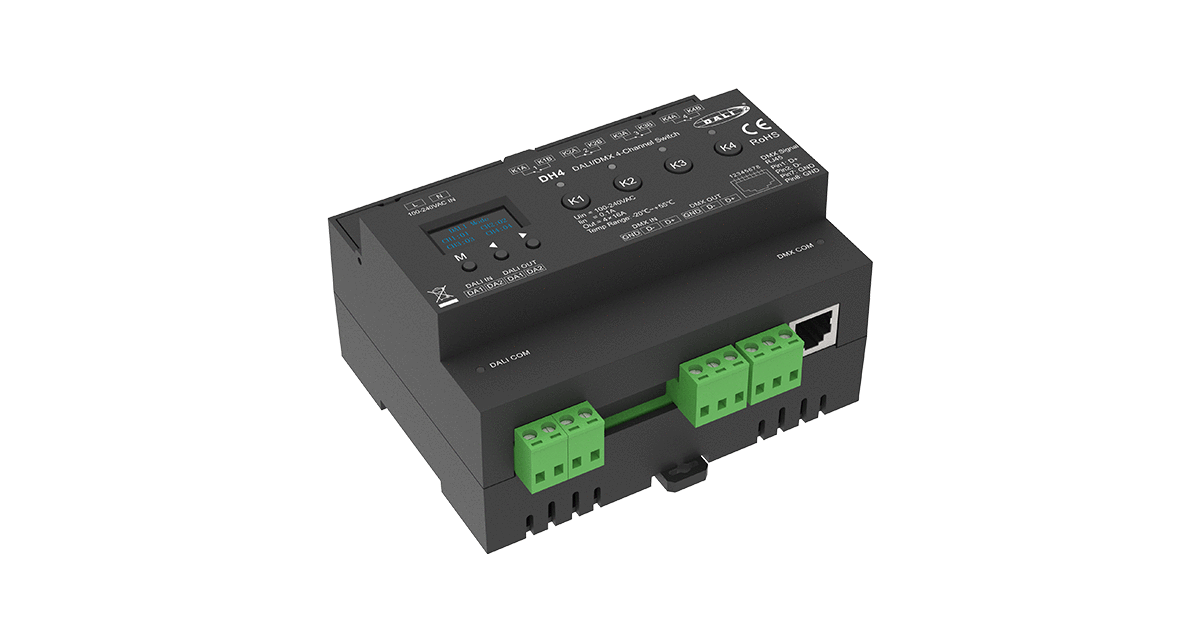

DH4 DALI/DMX AC-Schaltaktor – 4-Kanal, 16A, 100–240V, für Gebäudeautomation und Lichtsteuerungssysteme

Produktdetails

Der DH4 AC-Schaltaktor ist ein professionelles Steuergerät zur Ansteuerung von vier unabhängigen Hochvolt-Wechselstromlasten über DALI oder DMX512. Entwickelt für den Einsatz in der Gebäudeautomation, Lichttechnik und industriellen Steuerung, bietet der DH4 maximale Flexibilität, hohe Schaltleistung und eine einfache Inbetriebnahme – ohne externe Software. Die Umschaltung zwischen DALI- und DMX-Modus erfolgt über das integrierte OLED-Display in Kombination mit den Bedientasten am Gerät. Ein intuitives Menüsystem ermöglicht die Auswahl des Steuerprotokolls, die Adressierung der Kanäle sowie erweiterte Geräteeinstellungen – vollständig ohne DIP-Schalter oder externe Programmiergeräte. Jeder der vier Relaiskanäle ist für eine Dauerlast von bis zu 16 A bei 100–240 V AC ausgelegt. Die Schaltleistung ist damit ausreichend für den direkten Betrieb von Leuchten, Lüftern, Pumpen, Heizgeräten oder anderen starken AC-Lasten. Der DH4 arbeitet als reiner Schaltaktor – keine Dimmfunktion, sondern klare digitale Ein/Aus-Steuerung über Busprotokoll. Im DALI-Modus lässt sich das Gerät entweder automatisch über einen DALI-Master adressieren oder manuell am Gerät konfigurieren. Auch der Broadcast-Modus wird unterstützt, ideal für einfach strukturierte Systeme. Im DMX-Modus erfolgt die Kanaladressierung über das Display oder per RDM, sodass auch komplexe Lichtszenen gesteuert werden können. Ein weiteres Highlight ist die Relaisgruppierung: Je nach Bedarf kann das Gerät als 4×1-Kanal, 2×2-Kanal oder 1×4-Kanal-Schalter konfiguriert werden. Diese Flexibilität spart Platz im Schaltschrank und reduziert den Hardwarebedarf bei Mehrfachanwendungen. LED-Statusanzeigen visualisieren den Schaltzustand jedes Kanals direkt am Gerät, was die Diagnose und Wartung vereinfacht. Die Montage erfolgt auf DIN-Hutschiene, der elektrische Anschluss über robuste Schraubklemmen. Ein integrierter Temperaturschutz sorgt für automatische Abschaltung bei Überhitzung (110 °C) und Wiederaktivierung bei Normalisierung (unter 90 °C). Mit seiner kompakten, industrietauglichen Bauweise, der einfachen Bedienung und der breiten Systemkompatibilität ist der DH4 die ideale Lösung für alle, die zuverlässige, leistungsstarke Schalttechnik mit digitaler Steuerung verbinden wollen – sei es in Gewerbeobjekten, Veranstaltungsstätten, Hotels oder automatisierten Gebäuden. Der DH4 kombiniert moderne Bedienung mit robuster Leistung – ideal für professionelle Anwendungen mit höchsten Ansprüchen.
